Кохов М.В., руководитель проекта Euroсode 5

Работа над ошибками в деревянном домостроении

К сожалению, большое количество деревянных домов возводится в России с нарушением правил. Ошибки монтажа не видны заказчику. Эта публикация продолжает цикл статей о правильных методах крепления деревянных балок.

Мы предлагаем нашим читателям более внимательно всматриваться в публикуемые фотографии и присылать в редакцию обнаруженные на них ошибки монтажа или свои дополнительные комментарии.

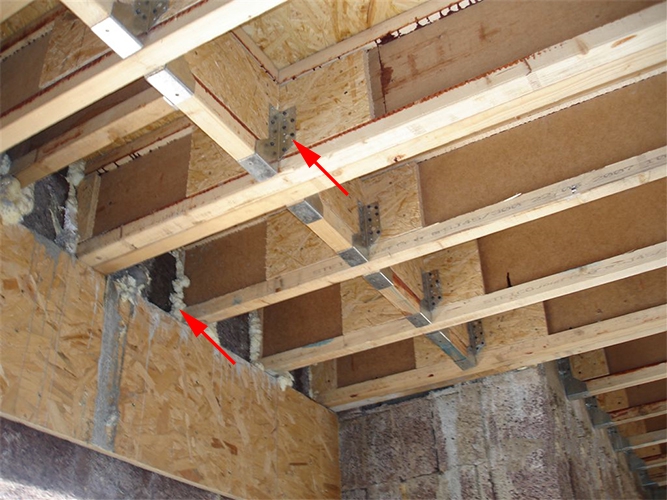

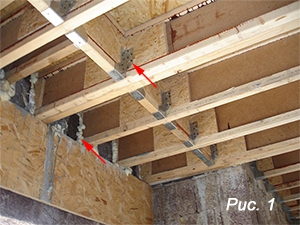

Предлагаем вернуться к фотографии, которая была опубликована в предыдущей статье (журнал «Крепёж, клеи, инструмент и ...» № 3, 2010). Здесь эта фотография приведена повторно. Об ошибочном использовании саморезов для монтажа гипсокартона мы подробно написали ранее.

Какие ещё ошибки сделали строители при устройстве перекрытия?

Также неправильно подобран кронштейн для балки. Во-первых, по Европейским нормам EuroCode5 кронштейн подбирается по высоте балки. Кронштейн должен закрывать балку с коэффициентом 0,7. Например, мы имеем балку высотой 150 мм, а кронштейн для этой балки должен быть 105 мм. Как получили? – Да очень просто: 150х0,7=105 мм. Иначе говоря, минимально достаточная высота кронштейна составляет 105 мм. После чего кронштейн проверяется по несущей способности. Должно соблюдаться следующее условие: нагрузка, действующая на узел, должна быть меньше или равна несущей способности кронштейна.

В этом случае мы сможем обеспечить надёжность соединения.

Как мы видим на фотографии, высота кронштейна составляет менее половины от высоты балки. Это является грубым нарушением Европейских строительных норм и правил.

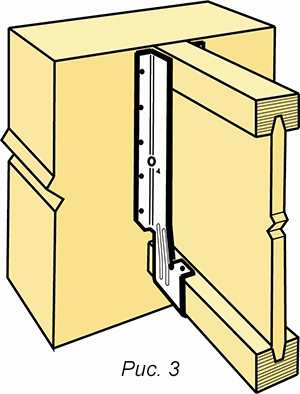

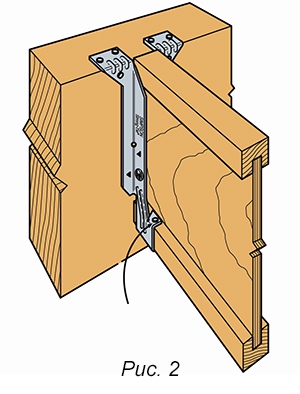

Во-вторых, следует отметить, что здесь для двутавровой балки вид кронштейна выбран не совсем корректно. Кронштейны для двутавровых балок значительно отличаются от обычных кронштейнов для массивных балок. Некоторые разновидности кронштейнов для двутавровых балок приведены на рис. 2 и рис. 3. Выбор того или иного кронштейна обусловлен его несущей способностью и определяется инженерным расчётом.

Другая особенность представленной на фото конструкции – заделка балки в стену. Мы видим, что место крепления балки к стене заделано монтажной пеной.

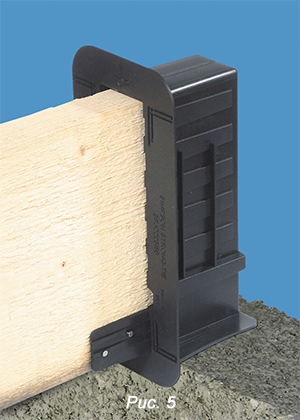

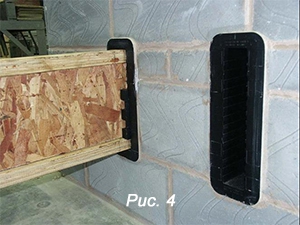

Современные технологии позволяют избежать старых дедовских способов заделки, когда необходимо сделать штробу, залить жидким стеклом, проложить гидроизоляционные материалы и заделать отверстие. Для крепления балок в таких узлах в настоящее время используют специальные закладные элементы (рис. 4 и рис. 5).

Эти элементы сделаны из пластика, они имеют специальные вставки, которые используются в том случае, когда мы применяем двутавровые балки. Такие закладные элементы имеют специальные отверстия для выветривания влаги, которая скапливается в кронштейне. Использование подобных кронштейнов позволяет избежать трудоёмкого процесса по гидроизоляции и штроблению. Весь процесс установки балки занимает считанные минуты.
